（AD）电磁锤使用说明

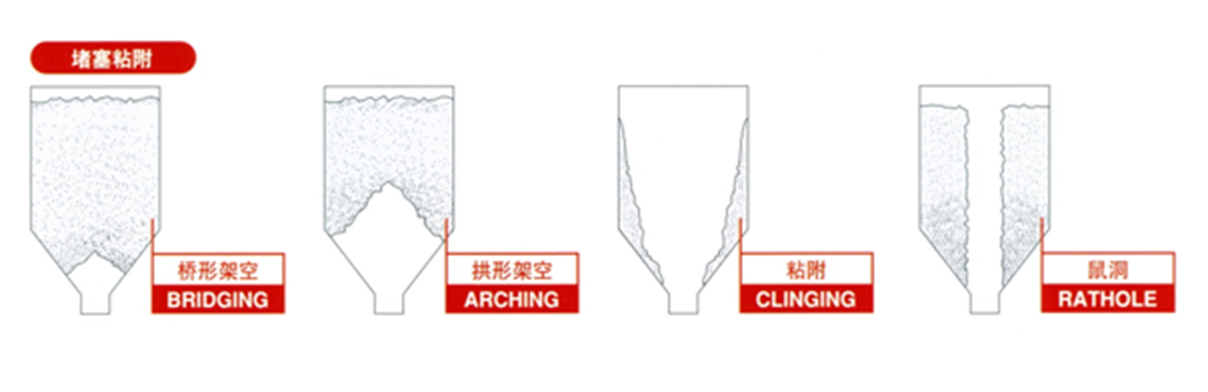

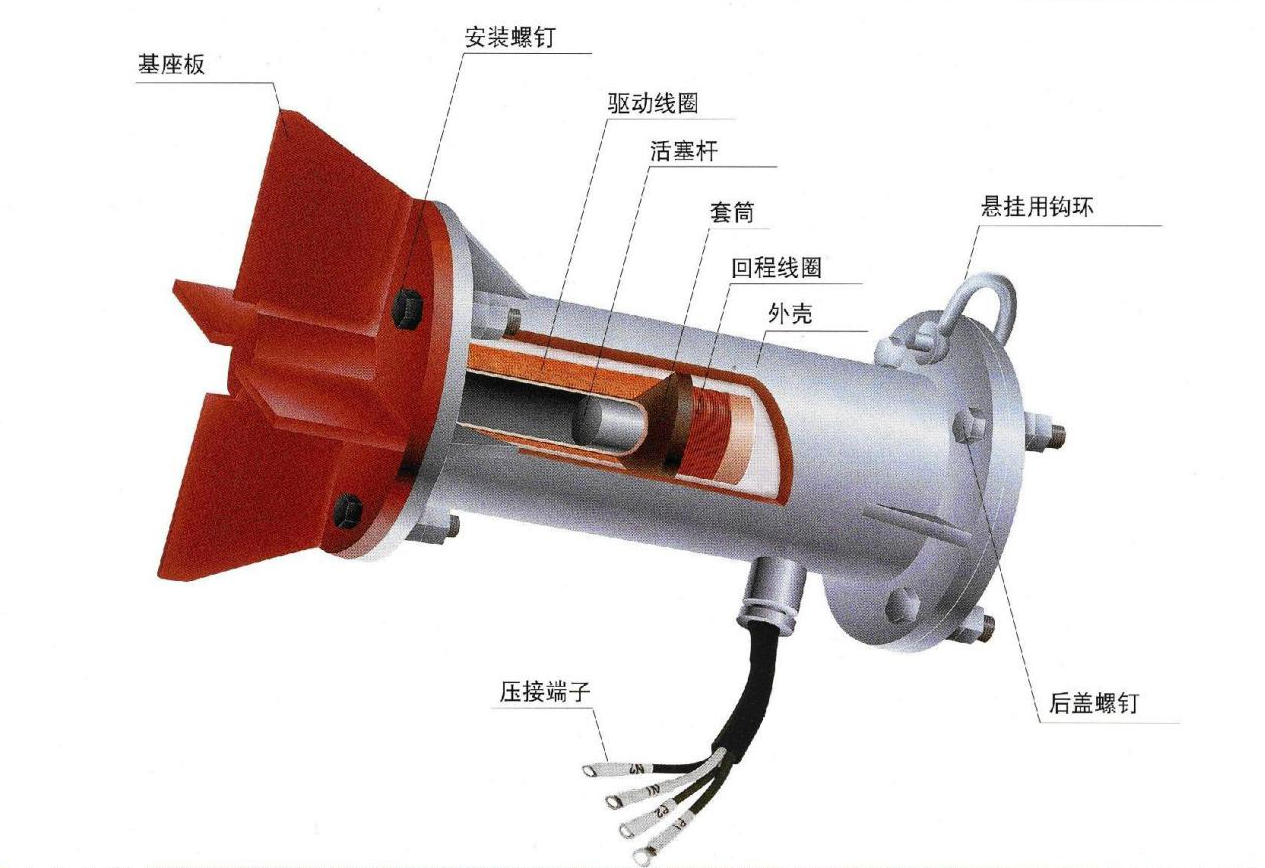

电磁锤是为了防止物料在输送过程中，或在料斗、管道中产生架空、粘附、堵塞等现象而布置在料斗侧壁或管道上，利用电磁钢的高速移动而给与对象物冲击力的锤击装置。广泛用于矿山、冶金、建材、化工、食品等各行业中

1、电磁锤的特点

（1）无需用空气压缩机，封闭型外壳防水防尘。

（2）使用寿命长，平时无需修理，高达5,000,000次的撞击。

（3）可以间隔、连续敲打（要设定），现场持续的撞击能够有效解决连续堵塞问题。

（4）使用控制器的调节，可以改变冲击力。

（5）通过电磁锤控制器实现循环和单点控制由控制盘进行参数设定，显示实时运行状态。（详细设定参照控制器说明书）

2、规格型号

备注：

1）可根据需求订制高温规格（周围温度100⁰C）

2）可按照需求订制用于腐蚀性环境的不锈钢防腐型。

3）可订制直接打击型（活塞突出）。

4）可订制安装用基座板。

5）磁力锤主体和控制盘间的电缆已经连接在主体上。

6）可以进行防爆和防噪的特殊设计制造。

3、电磁锤的选择

电磁锤的选择方法：

根据料仓等的形状、尺寸以及产品的堵塞状况、粉状体的特性、状态、含水量 的不同而不同，但在选择磁力锤时，可以根据下表选择型号和台数。

选定的标准是根据漏斗的板厚(t)选定磁力锤的型号,根据漏斗的大小(￠)选定磁力锤的台数．磁力锤的可调节冲击力，因此，选择较大机种是万无一失的。

4、安装方法

（1）在需要敲打的部位焊接一个3-5mm的加强板，大小视所用电磁锤基座板尺寸稍大点儿为好。

（2）把电磁锤的基座板焊接到加强板上，确保焊接牢固。

（3）再把电磁锤组装到基座板上，螺栓和螺母的紧固一定要均匀，并且确保牢固。

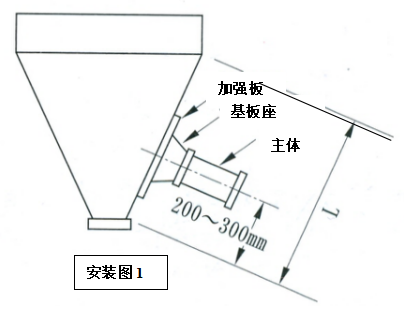

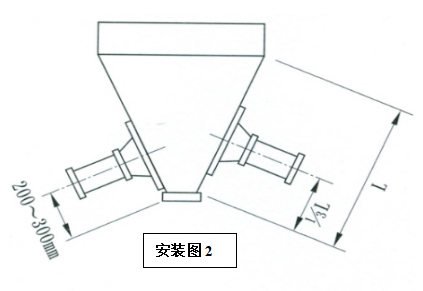

（4）安装位置如下图所示：

5、保养

使用开始1－2日内再拧紧主体与基座的联结螺栓，以后每隔3－6个月再拧紧。

警告

一定要安装一个安全链，确保连接在电磁锤的外壳上。尤其是当电磁锤安装在一个高位置的情况下显得尤为重要。这样可以有效避免电磁锤可能从基座板上掉落的潜在事故。

每一次轮回的打击次数的极大值不能超过三秒打一次这个均值，如果打击率超过了以上的标准，那么线圈可能超负荷，很可能被损坏。

6、使用现场

7、售后服务

安装及使用过程中如有问题，请致电安阳安德电子机械有限公司

电话：0372-2959556      手机：13503975383

网址：www.andedzjx.com           www.ayaddz.com           www.addzjx.com           https://addzjx1688.com

邮箱：dequanj@163.com
